HSC 20 linear
结构紧凑、高精度和高工艺可靠性，加速度>2 g和主轴转速高达60,000 1/min
X 轴的最大行程
200 mm
Y 轴的最大行程
220 mm
Z 轴的最大行程
280 mm
最大工件直径
200 mm
最大工件高度
200 mm
工件最大重量
100 kg
可选配的数控系统及软件
SIEMENS
亮点

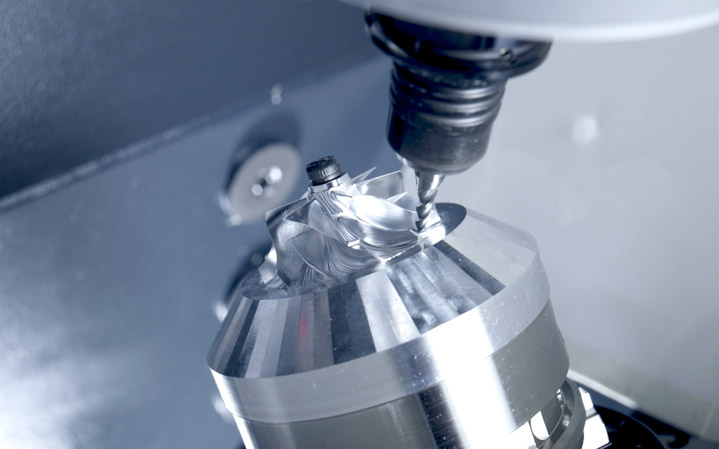

HSC加工的表面质量达Ra < 0.1 µm，高轮廓精度和高配合精度
- 大功率、水冷主轴，转速从42,000 1/min至60,000 1/min
- HSK-E32 / HSK-E40刀柄，带主动冷却
结构紧凑的5轴桥式加工中心带数控回转摆动工作台（A- / C轴）
- 占地面积仅3.5 m2和桥式结构（Y轴龙门），更高落屑性能
- 选配数控回转摆动工作台，A轴摆动范围-15°至130°，C轴360°整圆转动
- 装夹面Ø 200 mm和工作台承重15 kg（5轴），刚性工作台370 mm x 320 mm和100 kg（3轴）
高动态性能，加速度> 2g和优异的长期稳定性
- X / Y / Z轴配直线电机驱动，加速度 > 2 g
- A轴驱动性能提升50%
- 稳定、经FEM有限元优化、高减振性能的人造大理石床材质的立柱
带直线托盘库PH 10 | 100，多达99盘位（最大运送重量10 kg）
- 结构紧凑，占地面积仅6 m²
- 灵活集成各种夹持系统
- 可扩展的模块，量身定制配置
应用举例
自动化系统
采用VERTICO设计的标准自动化和定制化解决方案
自动化是数字化生产的关键要素。每一台DMG MORI机床都可通过标准自动化或定制自动化解决方案进行升级，确保灵活的制造系统：
数控系统和软件
CELOS
将DMG MORI机床和车间数字化：
- CELOS机床：基于APP应用程序的用户界面，提供有关生产的全面信息
CELOS生产：27款CELOS APP应用程序，有效准备和处理任务单
- 数字化工厂：连续的数字化工作流程，从生产计划到生产和服务
服务和培训
技术参数
工件
最大工件直径
200 mm
最大工件高度
200 mm
工件最大重量
100 kg
加工区
X 轴的最大行程
200 mm
Y 轴的最大行程
220 mm
Z 轴的最大行程
280 mm
