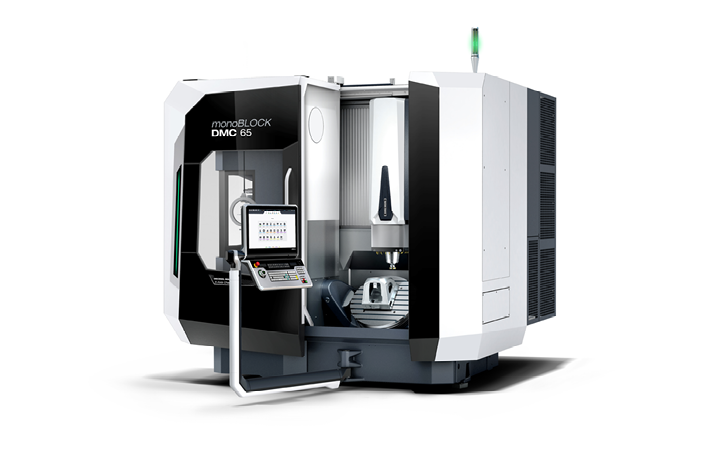

DMC 65 (FD) monoBLOCK 第 2 代产品
高精度 5 轴加工的多功能解决方案 - 独立或自动化运行！
X 轴的最大行程
29 in.
735 mm
Y 轴的最大行程
26 in.
650 mm
Z 轴的最大行程
22 in.
560 mm
最大工件直径
33 in.
840 mm
最大工件高度
20 in.
500 mm
工件最大重量
1,323 lbs.
600 kg
可选配的数控系统及软件
SIEMENS
HEIDENHAIN
亮点
灵活
- 不受限制的最佳自动化连接，左侧开门确保完全可达性
- 机床集成的刀库，最多容纳 240 个刀位
- 多样化的自动化解决方案，从托盘和工件搬运到机器人连接，也可改装
符合人体工学
- 独一无二的机床概念，可以从正面不受限制地接触到工作区、刀库和装夹站
- 采用 3 点支撑，装夹快速方便
高精度
- 借助 VCS Complete，定位精度可达 4 µm，空间几何精度可提高 30%

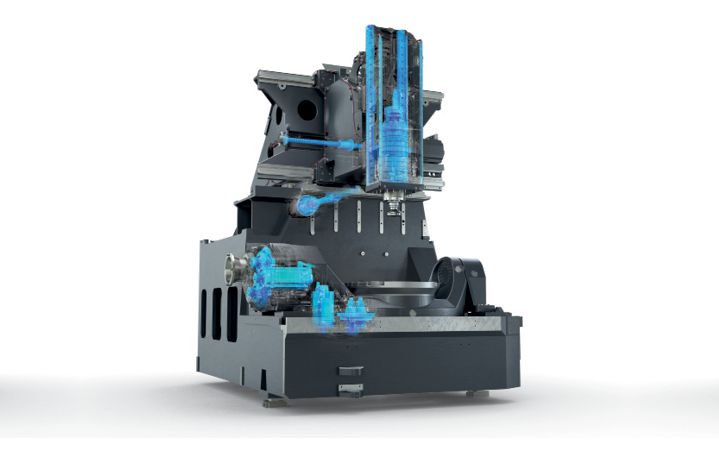

- 采用整体冷却方案及多传感器补偿
高刚性 monoBLOCK 概念
- monoBLOCK - 一体式铸造，确保最大稳定性
- 一体式支架，配有大型、稳定的滑架，所有轴均采用 45 毫米滚柱导轨
- 大尺寸滚珠丝杠直径 40 / 50 / 40 毫米，确保最大稳定性
- 所有组件经过 FEM 优化
应用举例
自动化系统
自动化重塑生产
提高生产力，提高质量，实现24/7生产模式。DMG MORI的解决方案可增加机床生产时间，达到更高可持续性。DMG MORI创新的自动化解决方案优化您的工艺！
AMR 1000
车间全面自动化
- 支持自由布局设计的协作自动化解决方案
- 可全向移动，空间需求最小（车削半径 0m）
- 附加任务（如刀具操作、切屑清理等）的依据
- 物料输送，托盘尺寸为 800×600 毫米至 1,100×1,100 毫米，或 1,200×800 毫米
- 最大输送重量高达 1,000 千克
- 基于西克和西门子技术的安全系统
亮点
AMR 1000 物料
- 物料托盘自主输送
- 输送不同载荷的载具
- 集成至 DMG MORI 自动系统以实现工件搬运——成品与毛坯件托盘的交换
- 集成至现有生产工艺
- 以后可扩展和扩容
AMR 1000 切屑
- 切屑容器自主输送
- 来自主计算机的自动输送指令
- 扩展的机床自主性
- 物料和切屑可合并输送
PH Cell 300
PH cell 300 - 最多可容纳40个托盘的模块化托盘搬运系统
- 模块化的自动化概念，在10.7平方米的面积上有多达40个存储位置
- 在一个系统中搬运不同尺寸的托盘
- 转移重量高达300公斤（工件包括托盘）
- 独立的装卸站，符合人体工程学，可同时装载和卸载托盘
- 直接通过机器控制面板对自动化进行控制，操作方便且简单
PH Cell Twin
CN: PH Cell Twin - 适用于2台机器和多达30个托盘的模块化托盘处理
- 一个托盘搬运装置用于2台机床
- 由于每层都有双排托盘库，在12.9平方米的面积上可存放30个托盘
- 工件最大尺寸可达500mm x 500mm x 500mm
- 搬运重量可达300公斤（包括托盘）
- 系统可扩展，能方便接入第二台机床
- 价格诱人的DMG MORI VERTICO自动化设计系统
PH Cell 500
PH Cell 500 - 多达 32 个托盘的模块化托盘处理系统
- 仅 10.7 平方米的模块化自动化理念
- 使用铸铁锥形托盘
- 传送重量达 500 千克（包括托盘）
- 最大工件尺寸 500x500x750 毫米
- 400x400 和 500x500 毫米托板
- 模块化设计理念，符合人体工程学，方便使用
PH Cell 800
PH Cell 800 - 模块化托盘搬运，最多达 30 个托盘
- 转运重量达 800 kg（工件，含托盘）
- 托盘（尺寸）从 400x400 到 800x630 mm
- 同一系统可搬运不同尺寸的托盘
- 符合人体工程学的独立装载站，可同时装卸托盘
- 通过机床控制面板直接控制自动化系统，方便简单
RPS monoBLOCK
RPS 3 / 6 - 机器集成的自动化，空间要求最小
- 由于有3或6个托盘的圆形存储系统，可实现无人值守的转变
- 可搬运最大尺寸为Ø 800 × 600 mm的工件，最大重量为800 kg
- 减少了生产过程中因装卸而产生的非生产时间
- 灵活地生产不同的零件
- Pallet Master - 直接通过机器控制方便、简单地控制自动化
AMR 2000
车间整体自动化
- 协同自动化解决方案，自由式布局设计
- 可全向移动，空间需求最小（车削半径 0m）
- 在此基础上执行其他任务，例如，B 轴刀具搬运、切屑处理等
- 使用 1,200 x 800 mm 欧标托盘进行材料运输
- 运输重量最大达 2,000 kg
- 基于 Sick 和 Siemens 安全技术
亮点
AMR 2000 物料
- 物料托盘自主输送
- 输送不同载荷的载具
- 集成至 DMG MORI 自动系统以实现工件搬运——成品与毛坯件托盘的交换
- 集成至现有生产工艺
- 以后可扩展和扩容
AMR 2000 切屑
- 切屑容器自主输送
- 来自主计算机的自动输送指令
- 扩展的机床自主性
- 物料和切屑可合并输送
AMR 2000 刀具操作
- 标准中的刀具识别
- 机床与刀具存储系统之间刀具的自主输送与交换
- 最大刀具尺寸 ø 280 / 400 毫米
- 最大刀具重量 30 千克
- 输送重量 720 千克（24× 30 千克）
- 最大刀具数量：24 件
第 3 代 Robo2Go Milling
柔性工件处理，适合中小批量
- 一个应用程序即可统一控制所有 Robo2Go 型号，新工件设置时间不到 5 分钟
- Robo2Go 铣削，机器人有效负载可选 25、35 或 70 公斤
- 提供最佳布局方案与合适的装夹方式
MATRIS WPH
可同时处理工件和托盘搬运的柔性自动化系统
- 载荷：最大210公斤（MATRIS WPH 210）
- 可处理工件（长 x 宽 x 高）的最大尺寸为340 x 250 x 250毫米（MATRIS WPH 210）
- 可处理重达150公斤的托盘（MATRIS WPH 210）
- 可使用机械手更换装置
（工件、机械手、托盘、货架）进行通用处理 - 抽屉式储物柜，可实现最大容量
- 可移动的架子，可放置不同尺寸的装置
- 导引式HMI控制器
- 快速安装和维护
亮点
生产力和灵活性较高，适用于各种配方、体积的生产
- 机器人配备伺服机械手，可处理各种工件：
可使用机械手更换装置（工件、机械手、托盘、货架）进行通用处理 - 抽屉式储物柜：大容量
- 托盘货架：可移动货架
- 托盘设置站，操作空间宽阔：
可选装真空装置 - HMI控制器
- 无代码机器人操作
- 快速恢复
- 信息和援助
- 最大限度地减少设置时间
MATRIS
灵活的模块化机器人系统，适用的机床数≥1台机数
- 模块化概念设计的标准化辅机设备，如清洗、测量或打标
- 得益于模块化和标准化的辅机设备和机器人程序，安装时间缩短80%
- 灵活适应系统变化，包括安装后的变化
- 通过MATRIS控制系统简单易行，无需编程
亮点
亮点 MATRIS – 工件运送
- 运送的工件尺寸达ø 200 × 200 mm，1 × 20 kg或2 × 10 kg
- 堆垛式工件库：
- 14盘位，20盘位和26盘位：ø 150 × 120 mm，每个托盘最大重量35 kg
- 10盘位和20盘位：ø 200 × 200 mm，每个托盘最大重量75 kg
- 如为立式加工中心，可执行大型刀具装刀操作
- 可配13条产品线，例如NLX，NTX，NHX，DMU，NMV，eVo等
亮点 MATRIS – 托盘运送
- 日产50至200件，灵活生产的理想选择
- 占地少的托盘运送系统，多达40盘位
- 400 × 400 mm的托盘规格
- 运送重量达150 kg（工件和托盘）
- 含辅助操作，例如去毛刺或打标
- 可配CMX 50 U, CMX 70 U, DMU 50, DMU 65 monoBLOCK, CMX 600 V, CMX 800 V, CMX 1100 V
数控系统和软件
体验数字化转型（DX）的高速度
降低能耗，变革操作方式、发现新商机、提高工作效率和可持续性，并增强竞争优势。
HEIDENHAIN TNC7
- 可个性化定制的用户界面，窗口可自由配置
- 智能探测功能实现工件直观设置，图形辅助找正以校准装夹装置
- 采用海德汉对话式编程或 DIN/ISO 标准编程，编程更简便
- 全面的加工循环与测头测量循环
- 高端性能，铸就完美表面与极致精度
- 动态碰撞监测与逼真模拟，提升加工安全性
- 基于 Linux 的 HEROS 操作系统，最大限度保障 IT 安全
SIEMENS SINUMERIK ONE
- 3D 车间编程，面向车间现场编程，具备自动特征识别功能
- 精优曲面和臻优曲面：以最短加工时间实现最佳工件表面质量
- 优化 PLC 循环时间
- 综合加工循环
- 采用强大的多核架构，确保 CNC 流畅运行，发挥最大性能
- 熟悉的界面观感与操作体验
gearSKIVING 2.0
- 外直齿和外斜齿或内直齿和花键
- 在车/铣复合加工中心上加工偏移轮齿的人字齿
- 数学变换第6虚拟轴，加工球形齿
亮点
客户获益
- 无需角度铣头加工内齿
- 缩短加工时间，比插齿速度快10倍
- 由循环控制同步和刀具路径
左 : 内齿轮齿廓加工 / 右 : 外齿轮轮廓加工。
插补车削 2.0 – 车削凹槽循环
- 插补车削时，刀具沿圆弧运动，同时刀具始终朝向圆心位置
- 适用于外圆和内圆加工
- 由循环控制同步和刀具路径
- 新：在 2.0 版中可实现复杂的车削轮廓（目前仅适用于 DMU 50，其他机床类型将陆续推出）
亮点
客户获益
- 轻松加工密封面，其位置难以在铣削加工中接近
- 一次装夹完成工件的全部加工
- 降低刀具成本
DMG MORI gearMILL
- 高生产力的完整加工
- 用标准机床和标准刀具经济地加工齿轮
- 灵活通用，适用于多种齿轮几何
- 机内质量检测
亮点
客户获益
- 根据毛坯图和齿轮数据编程
- 优化工件方向，例如热处理后
- 三坐标测量设备（Klingenberg，Leitz，Zeiss）接口
链接：正齿轮几何计算的齿轮参数输入。/ Rechts : Grafische Betrachtung des Abwälzverfahrens.
角度工具
- 角度头的可变对齐方式使结构件加工具有最高的灵活性
- 自动 CAD / CAM 编程
- 自动计算 TCP 并与现有控制功能相结合
亮点
客户获益
- 加工工件上无法加工的位置。
- 由于更换刀具次数减少，节省了非生产时间
- 使用更少刀具，节省更多成本
左：钻孔操作中 KSS 驱动的刀具 / 右：用于可变角度设置的参数掩码
MPC 2.0 – Machine Protection Control
- 加工过程中的振动监测
- 碰撞时快速关机
- 即使在摆动位置，也可以手动退刀
- 新：扭矩监测
- 新：推荐用于CTX TC系列车削中心的保护套件
亮点
客户获益
MPC 图形：当前和示教过程值。 / MPC 诊断：轴承状况、撞击次数。
- 避免刀具破损
- 更高机床可用性
- 减少故障
TCC – 刀具控制中心
- 平面和锥形支撑面上的夹紧识别
- 监测夹持力
- 通过对每个切割边的弯矩进行对称监测，以在过程中控制刀刃
- 通过时间图表对弯矩进行可视化
亮点
客户获益
- 保护刀具和工件
- 优化刀具使用
- 根据当前的夹持力，监测径向和轴向的主轴负荷
左：新；中：磨损；右：刀刃折断
VCS Complete
- 一键校正机床空间几何精度
- 检测和补偿所有轴的几何、定位和角度误差
- 客户可直接在机床上轻松操作和实施
亮点
客户获益
- 在机器的整个生命周期内定期对机器的几何形状进行补偿
- 对话式操作，方便快捷
- 记录数据以便进一步分析
不使用 VCS-Complete 时可能出现的精度偏差。
磨削
车削
- 车削、铣削和磨削一次装夹完成
- 内磨、外磨和端面磨的磨削循环以及修整循环n
- 用于启动和修整的体载声音传感器
- 完全集成测量模块，用于相对和绝对现场测量 - 与主时间并行
铣削
- 集成磨削技术，提高表面质量
- 内圆、外圆和平面磨削以及修磨循环
- 为启动和进行修磨操作的机内声音传感器
- 1,300 l冷却系统，带离心过滤器，过滤> 10 μm的颗粒物
- 选配AKZ喷嘴单元，以更好地冲洗磨削空隙
亮点
车削客户获益
- 扩大CTX TC系列机床的技术范围
- 表面质量 <0.4 μm
- 圆度 < 5 μm
- 用于 ø > 30 毫米的质量 IT5
左 : 外圆、内圆和圆弧磨削。使用直磨盘、角磨盘或杯形磨盘进行磨削。/ 右：直磨片、角磨片或杯磨片修整图。
铣削客户获益
- 表面质量 <0.4 μm
- 圆度 < 5 μm
- 5级质量，Ø <120 mm
- 4级质量，Ø> 120 mm
左：螺旋平面磨削或折线平面磨削。/ 右：纵向磨削 纵向磨削。
L形测头套件
- 测量工件上的腹板和凹槽
- 测量难以接近位置的直径
- 可手动和可伸缩，校准单元套件包括
- 适用于客户特别设计的L形测头
亮点
客户获益
- 灵活通用的应用
- 机内测量
左 : 半自动测量解决方案。/ 右 : 自动测量解决方案。
高效生产套件
- 安全工艺解决方案和高效使用重要加工步骤解决方案
- 应用：刀柄清洁、刀具数据监测、安全退刀运动、攻丝、深孔钻、外螺纹和螺栓铣削、内螺纹和圆弧铣削、反向锪孔循环
- 针对车削、深钻孔、型腔铣的12种加工策略
亮点
客户获益
- 根据各个应用，优化运行时间
- 程序中断后，安全退刀
- 刀具数据监测
左 : 万能循环铣削的输入掩模。/ 右 : 攻丝循环的输入掩码
多边形/椭圆形铣削
- 铣削椭圆形和多边形几何体
- 可加工偏心面多边形
- 简单选择合适的加工策略
亮点
客户获益
- 根据 DIN 32711 和 DIN 32712 标准对轴毂连接进行简单的参数定义
- 可加工小型工件或长崩角材料。是多边形/椭圆形车削的完美补充。
左： 选择加工策略；右： 在车铣复合机床和车铣复合机床上对几何形状进行参数定义： 车铣复合机床和车铣复合机床的几何参数定义
齿轮质量
- 使用激光扫描仪进行非接触测量
- 根据通用标准模拟三坐标测量机进行齿轮测量和评估
- 快速测量根据激光源的不同，最大测量速度可达 70,000 点/秒，最高可达 200,000 点/秒
亮点
客户获益
- 技术和测量系统的集成消除了不必要的组件处理
- 齿轮测量灵活性高，减少工艺启动时的反应时间
- 可测量轮齿和扫描自由曲面
左：模拟生成的测量程序 / 右：带彩色编码结果显示的评估掩模
倾斜测量循环
- 倾斜刀具轴测量
- 对话引导下的测量循环编程
- 用旋转轴定位测量点
亮点
客户获益
- 提高部件精度
- 减少设置时间
- 通过倾斜工具轴实现无碰撞测量
- 测量结果的进一步处理
左 : 1. 周长测量 2. 对中面 3. 对中孔 / 右 : 对话框引导编程
偏心车削和铣削
- 车削运动与附加的X轴和Y轴叠加
- 适用于车削与铣削加工
亮点
客户获益
- 轻松加工偏心几何
- 进给轴在后台准确联动和同步
左： 输入工件外部区域位置的参数。/ 右：工件内部位置的图形表示。
维护包 i4.0
- 自动识别刀具夹紧力，实现极佳的过程稳定性
- 自动润滑循环预设，每 75 小时或 20,000 换刀后
- 检测气动系统的泄漏并测量其使用量
亮点
客户获益
- 无需操作人员介入，润滑省时高效
- 通过显示润滑循环和当前夹持力实现高透明性。
- 数据采集结合可选配的 Condition Analyzer，以对空气消耗和夹持力变化进行分析
气动系统泄漏识别和测量磨损度。
简单查询监控参数和当前拉力。
轮廓敷料
- 通过驱动成形辊在砂轮上修整轮廓（反面）
- 充分利用 AE 传感器和集成修整策略
- 通过定制砂轮，可节省大量时间，并提高修整精度
亮点
客户获益
- 刀具和工件保护
- 优化刀具工艺
- 根据实际拉入力监控主轴径向和轴向载荷
左: 用于型材生产的参数化输入 / 右：用于型材生产的参数化输入： 对话引导的轮廓修整循环
3D quickSET
车削
- 测量和修正回转摆动轴（C4，C3，B）位置
- 悬垂补偿
- 可与客户的标准测头（推荐Renishaw，Blum）一起使用
铣削
- 检查和修正运动特性精度的工具包 4 轴和 5 轴机床的精度
- 所有类型的铣头和工作台轴
亮点
车削客户获益
- 高精度加工前，可靠地重新校准机床
- 持续记录机床精度
- 避免未知的几何偏差导致废品
对话引导测量 B 轴和 C 轴。
铣削客户获益
- 机床的定期校准和全面记录
- 自动调节的高运动特性精度
Define kinematics head
变速
- 操作简单，只需三个参数，无需附加传感器
- 调节速度，避免振动
- 主轴和副主轴应用，或带Direct Drive FD工作台的铣削加工中心应用
亮点
客户获益
输入设定点、差速和旋转频率参数。
- 无需操作人员手动干预
- 所有工件完全一致的重复精度
- 避免振动，提高特殊应用的工艺安全性。例如，使用细长钻头时或使用敏感夹具铣削工件时
多刀
- 在车/铣复合中心上高效使用一个以上切削刃的多刀尖车刀
- 一个主刀座提供多个“姊妹刀”
亮点
客户获益
- 缩短换刀时间
- 节省刀库位置
Application Tuning Cycle
- 根据工作台负载，基于工艺调整进给速率 n
- 最大限度缩短加工时间和提升工件质量
- 新：现在也可用于 CTX TC。理想的加工效果，最高的机床动态性能*
*无需考虑进给重量
亮点
客户获益
- 操作简单
- 缩短粗加工时间
- 精加工中达到高表面质量
左：ATC 2.0 - 铣削： 考虑工作台载荷。/ 右 : ATC - 车削：用于 CTX TC，便于调整机床动态。
服务和培训
全面的贴心服务和生产培训
DMG MORI提供全面的服务和实践培训，以充分发挥机床的工作性能，压缩停机时间。DMG MORI还为您提供全面的维护方案、原厂备件和量身定制的培训课程，有效提升您的生产和员工能力。
技术参数
工件
最大工件直径
33 in.
840 mm
最大工件高度
20 in.
500 mm
工件最大重量
1,323 lbs.
600 kg
加工区
X 轴的最大行程
29 in.
735 mm
Y 轴的最大行程
26 in.
650 mm
Z 轴的最大行程
22 in.
560 mm
