CMX 600 V
基于解决方案的CMX V--从现在起标配有IoTconnector和直接测量系统。
X 轴的最大行程
24 in.
600 mm
Y 轴的最大行程
22 in.
560 mm
Z 轴的最大行程
20 in.
510 mm
最大工件高度
25 in.
630 mm
工件最大重量
1,323 lbs.
600 kg
最大工件长度
35 in.
900 mm
最大工件宽度
22 in.
560 mm
可选配的数控系统及软件
SIEMENS
HEIDENHAIN
MAPPS Fanuc
亮点
C型框架结构，高刚性的标杆
- 改进设计的C型框架结构，X轴可动工作台
- 整个行程内高刚性的Y轴结构
- 经FEM有限元优化设计和制造
全面高精度的部件和精湛的细节
- 非直线直接测量系统的所有轴定位精度为6 µm（基于ISO 230-2标准）
- 温度补偿，确保稳定、精确和高质量的生产过程
- 一级公差（IT1）的滚珠丝杠
- CMX V系列立式加工中心集先进的设计、紧凑的结构和大加工区优点于一身
更高操作舒适性，轻松进行重型工件的装件和卸件操作
- 大型工作台900 x 560 mm，加工的工件重量达600 kg
- 占地面积仅5.9 m2
SIEMENS、HEIDENHAIN或FANUC的3D数控系统任意选择！
- 打造量身定制的解决方案
- 19" DMG MORI SLIMline多点触控控制面板和SIEMENS数控系统，直观易用，操作轻松
- 19" DMG MORI SLIMline多点触控控制面板和HEIDENHAIN数控系统，轻松和高效地编程
- 15″ DMG MORI SLIMline控制面板和MAPPS版FANUC数控系统，提供3D仿真的轮廓验证功能
应用举例
自动化系统
自动化重塑生产
提高生产力，提高质量，实现24/7生产模式。DMG MORI的解决方案可增加机床生产时间，达到更高可持续性。DMG MORI创新的自动化解决方案优化您的工艺！
PH 150
来自DMG MORI的通用型托盘搬运自动化
- 直接通过机床控制系统进行控制
- 从24个ø148的圆形托盘到4个500×500毫米的托盘，有多种可供选择的配置
- 标配工件重量为150kg（可选配最大重量至250kg）
- 可对订单进行优先排序
- 标配EROWA夹持系统，可选配SCHUNK夹持系统
- 夹持重复精度高（EROWA UPC-P卡盘的重复精度<0.002mm）
- 最优的机床和自动化的可及性
PH Cell 300
PH cell 300 - 最多可容纳40个托盘的模块化托盘搬运系统
- 模块化的自动化概念，在10.7平方米的面积上有多达40个存储位置
- 在一个系统中搬运不同尺寸的托盘
- 转移重量高达300公斤（工件包括托盘）
- 独立的装卸站，符合人体工程学，可同时装载和卸载托盘
- 直接通过机器控制面板对自动化进行控制，操作方便且简单
Robo2Go Milling
Robo2Go 铣削 - 灵活的工件搬运，适用于中小批量
- 一个应用程序适用于所有Robo2Go变体，工件示教对话式编程可在15分钟内完成
- 坚固的结构满足所有要求，负载能力可选择25或35公斤
- 搬运工件的尺寸为20-200mm
- 保持对机器的完全可访问性
- 对准和车削站，用于自动化的6面完整加工
亮点
一个应用程序可以统一控制所有Robo2Go变体
- 通过CELOS APP集成到机床控制操作中：不需要改变你的NC程序！
- 对话引导式软件使其具有直观的可用性
- 通过拖放预定义的程序模块来创建工艺：不需要机器人编程知识
- 设置一个新工件< 5分钟
Robo2Go 铣削
- 结构坚固，可满足所有要求。机器人有效载荷可选择25或35公斤
- 可搬运尺寸为20 - 200 mm的部件
详细信息
可更换的工件托盘，具有最大程度的灵活性
灵活的抓取系统，适用于最大尺寸为200 × 200 × 200 mm的工件
AMR 2000
车间整体自动化
- 协同自动化解决方案，自由式布局设计
- 可全向移动，空间需求最小（车削半径 0m）
- 在此基础上执行其他任务，例如，B 轴刀具搬运、切屑处理等
- 使用 1,200 x 800 mm 欧标托盘进行材料运输
- 运输重量最大达 2,000 kg
- 基于 Sick 和 Siemens 安全技术
亮点
AMR 2000 物料
- 物料托盘自主输送
- 输送不同载荷的载具
- 集成至 DMG MORI 自动系统以实现工件搬运——成品与毛坯件托盘的交换
- 集成至现有生产工艺
- 以后可扩展和扩容
AMR 2000 切屑
- 切屑容器自主输送
- 来自主计算机的自动输送指令
- 扩展的机床自主性
- 物料和切屑可合并输送
AMR 2000 刀具操作
- 标准中的刀具识别
- 机床与刀具存储系统之间刀具的自主输送与交换
- 最大刀具尺寸 ø 280 / 400 毫米
- 最大刀具重量 30 千克
- 输送重量 720 千克（24× 30 千克）
- 最大刀具数量：24 件
Robo2Go Open
高度灵活、协作性强的自动化系统，可处理重达 10 公斤的工件
- 可自由移动的工件处理装置，包括机器人和手推车上的存储区
- 工件重达 10 千克，或 5 × 2 千克（带双手爪）
- 基础设施不变
- 无需安全围栏
- 占地面积 600 × 900 毫米
- 协作机器人，设置时间小于 5 分钟*
- 无需机器人知识的直接示教
- 通过以太网轻松连接
- 可选择两种类型的料库
- 最多可存储 64 个工件
- 吹气清洁装置
- 二次定位台
*当选择了可选的标签位置校正功能或机器/工件设置已完成时。
MATRIS WPH
可同时处理工件和托盘搬运的柔性自动化系统
- 载荷：最大210公斤（MATRIS WPH 210）
- 可处理工件（长 x 宽 x 高）的最大尺寸为340 x 250 x 250毫米（MATRIS WPH 210）
- 可处理重达150公斤的托盘（MATRIS WPH 210）
- 可使用机械手更换装置
（工件、机械手、托盘、货架）进行通用处理 - 抽屉式储物柜，可实现最大容量
- 可移动的架子，可放置不同尺寸的装置
- 导引式HMI控制器
- 快速安装和维护

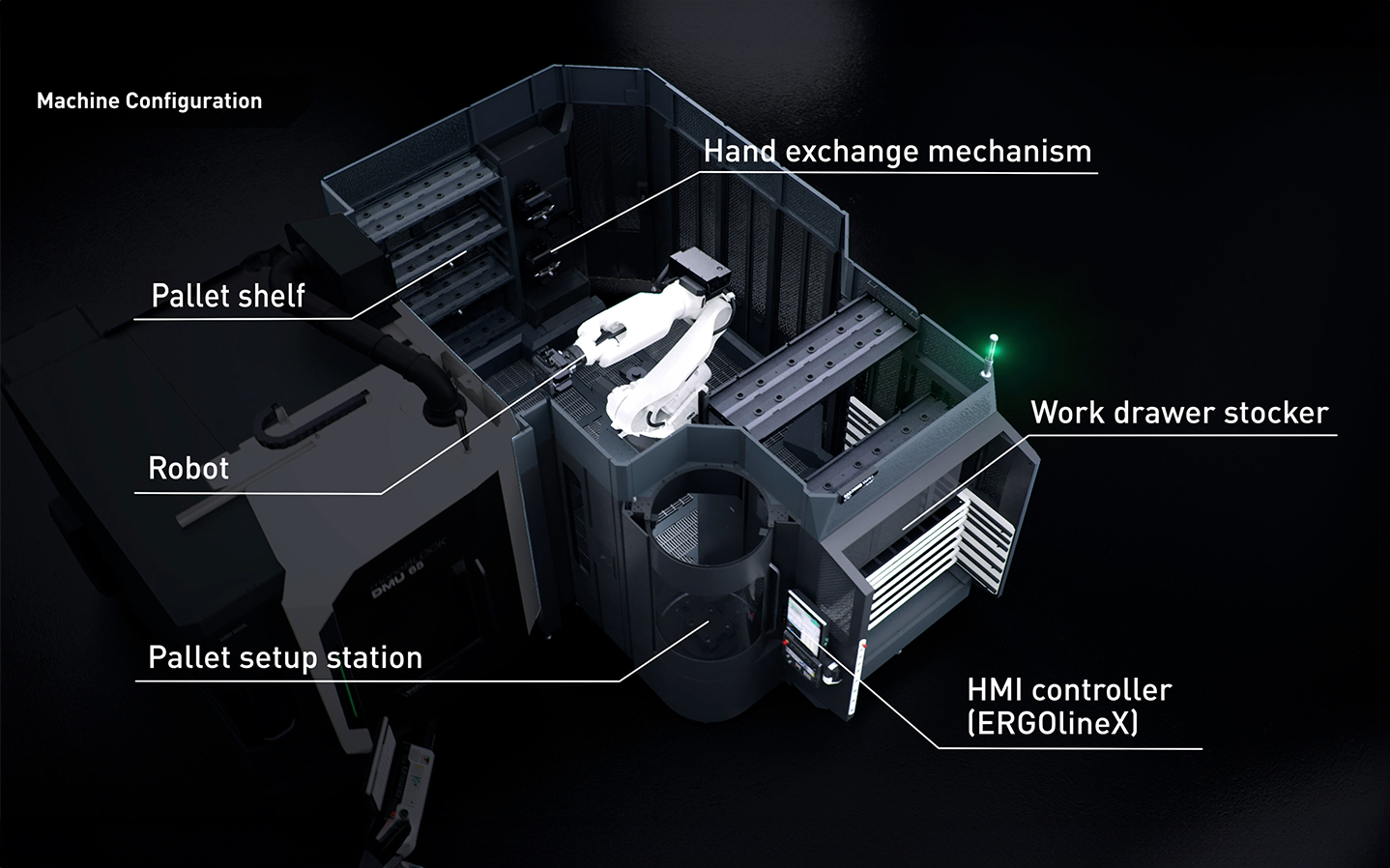

亮点
生产力和灵活性较高，适用于各种配方、体积的生产
- 机器人配备伺服机械手，可处理各种工件：
可使用机械手更换装置（工件、机械手、托盘、货架）进行通用处理 - 抽屉式储物柜：大容量
- 托盘货架：可移动货架
- 托盘设置站，操作空间宽阔：
可选装真空装置 - HMI控制器
- 无代码机器人操作
- 快速恢复
- 信息和援助
- 最大限度地减少设置时间
MATRIS
灵活的模块化机器人系统，适用的机床数≥1台机数
- 模块化概念设计的标准化辅机设备，如清洗、测量或打标
- 得益于模块化和标准化的辅机设备和机器人程序，安装时间缩短80%
- 灵活适应系统变化，包括安装后的变化
- 通过MATRIS控制系统简单易行，无需编程
亮点
亮点 MATRIS – 工件运送
- 运送的工件尺寸达ø 200 × 200 mm，1 × 20 kg或2 × 10 kg
- 堆垛式工件库：
- 14盘位，20盘位和26盘位：ø 150 × 120 mm，每个托盘最大重量35 kg
- 10盘位和20盘位：ø 200 × 200 mm，每个托盘最大重量75 kg
- 如为立式加工中心，可执行大型刀具装刀操作
- 可配13条产品线，例如NLX，NTX，NHX，DMU，NMV，eVo等
亮点 MATRIS – 托盘运送
- 日产50至200件，灵活生产的理想选择
- 占地少的托盘运送系统，多达40盘位
- 400 × 400 mm的托盘规格
- 运送重量达150 kg（工件和托盘）
- 含辅助操作，例如去毛刺或打标
- 可配CMX 50 U, CMX 70 U, DMU 50, DMU 65 monoBLOCK, CMX 600 V, CMX 800 V, CMX 1100 V
AWC 34 / 114 / 120
储存量大、占地面积小的托盘交换机
- 托盘交换机存储量大，占地面积小
- 在不到4平方米的占地面积内，可操作多达114个盘位的托盘
- 工件最大尺寸为ø350毫米，长度为300毫米，重量为80公斤
- 通过集成到机器控制系统中，编程设置简单
WH-AMR
灵活的布局设计确保了工件自动化的灵活性最大化
- 自由布局设计的模块化概念
- 无需导轨或轨道的无人驾驶运输系统
- 协作性：人和机床在一个系统中
- 视觉传感器使机器人手臂定位精度优于±1毫米
- 最大工件尺寸为Ø 150 × 120 mm，重量为10 kg
- 紧凑型设计 (700 × 1,035 mm)
- 激光传感器
- 卓越的操作性能和稳定性，包括在不平整的地面上
PH-AMR
自由式布局设计赋予托盘自动转运最大的灵活性
- 模块化方案，具有灵活的布局设计
- 无人驾驶运输系统，无需导轨或轨道
- 协同作业：人机一体化
- 自然导航
- 托盘尺寸从 500 x 500 mm 到 1,600 x 1,250 mm
- 工件最大 5,000 kg，φ 1,600 mm
亮点
随时访问
- 随时获得最佳的工作空间可视性
- 仍可人工或起重机装载
- 协同作业系统，人机一体化
模块化方案，自由布局设计
- 自动化系统无需安全外壳
- 各模块可自由定位
- 可随后集成到现有生产中
轻松扩展自动化系统
- 可附加机架模块，以增加存储位置的数量
- 可在系统中集成其他 AMR
- 机床配有自动化接口，后续可快速集成。
空间要求极低
- 自由的托盘搬运系统，无需在大厅地板上进行固定安装
- AMR 通道仍可步行和通行
- 激光扫描仪确保在行驶方向上的人身安全
- 可全向移动，空间需求最小（车削半径 0m）
- 灵活的自动化理念，使用一个系统实现不同机床类型的自动化
数控系统和软件
体验数字化转型（DX）的高速度
降低能耗，变革操作方式、发现新商机、提高工作效率和可持续性，并增强竞争优势。
W-Setter
- 只需几步，轻松完成刀具长度的手动测量和工件定心操作
- 测量中提供操作说明。缩短设置时间，提高操作安全性
亮点
客户获益
- 缩短设置时间
- 无需大量测量经验
左 : 测量结果的结构化用户说明。/ 右 : 工具设置模式 - 长度/直径和磨损测量。
和副主轴
- 用主轴和副主轴通过5轴插补加工自由曲面
- 用插补B轴车削与铣削
- 用客户的CAD / CAM系统生成5轴运动的程序
- 智能预读功能，允许连续加工
亮点
客户获益
- 结合温度补偿，确保高表面质量和平滑过渡
- 校准的机床降低公差达一半
左 : 循环启动。/ 右 : 在线控制帮助。
退刀循环
- 按下相应按键，X轴和Y轴运动到外圆加工的正方向终点位置
- 适用于为设置准备加工区或用作急救功能
亮点
客户获益
功能 - 通过按下操作面板上的相关键选择周期
- 简化多通道机床的设置操作
- 外圆加工过程中可快速响应，起到急救作用
Easy Tool Monitor 2.0
- 避免刀具破损或刀具过载导致的故障
- 无传感器地自动确定负载极限
- 适用于车削、铣削和钻削加工（直径达3 mm）
- 新：CELOS边栏的用户界面
- 新：高效算法，首件后有效监测
亮点
客户获益
- 防护套件：MPC车削中心的完美补充。价格优惠（约40%）
- 在程序中保存每把刀具和每个切削刃的监测范围
左：CELOS 侧屏的实时状态显示；当前、设定的工艺值。/ 右：在刀具工作台中轻松操作监控参数。
高效生产套件
- 安全工艺解决方案和高效使用重要加工步骤解决方案
- 应用：刀柄清洁、刀具数据监测、安全退刀运动、攻丝、深孔钻、外螺纹和螺栓铣削、内螺纹和圆弧铣削、反向锪孔循环
- 针对车削、深钻孔、型腔铣的12种加工策略
亮点
客户获益
- 根据各个应用，优化运行时间
- 程序中断后，安全退刀
- 刀具数据监测
左 : 万能循环铣削的输入掩模。/ 右 : 攻丝循环的输入掩码
多刀
- 在车/铣复合中心上高效使用一个以上切削刃的多刀尖车刀
- 一个主刀座提供多个“姊妹刀”
亮点
客户获益
- 缩短换刀时间
- 节省刀库位置
Application Tuning Cycle
- 根据工作台负载，基于工艺调整进给速率 n
- 最大限度缩短加工时间和提升工件质量
- 新：现在也可用于 CTX TC。理想的加工效果，最高的机床动态性能*
*无需考虑进给重量
亮点
客户获益
- 操作简单
- 缩短粗加工时间
- 精加工中达到高表面质量
左：ATC 2.0 - 铣削： 考虑工作台载荷。/ 右 : ATC - 车削：用于 CTX TC，便于调整机床动态。
插补车削 2.0 – 车削凹槽循环
- 插补车削时，刀具沿圆弧运动，同时刀具始终朝向圆心位置
- 适用于外圆和内圆加工
- 由循环控制同步和刀具路径
- 新：在 2.0 版中可实现复杂的车削轮廓（目前仅适用于 DMU 50，其他机床类型将陆续推出）
亮点
客户获益
- 轻松加工密封面，其位置难以在铣削加工中接近
- 一次装夹完成工件的全部加工
- 降低刀具成本
DMG MORI gearMILL
- 高生产力的完整加工
- 用标准机床和标准刀具经济地加工齿轮
- 灵活通用，适用于多种齿轮几何
- 机内质量检测
亮点
客户获益
- 根据毛坯图和齿轮数据编程
- 优化工件方向，例如热处理后
- 三坐标测量设备（Klingenberg，Leitz，Zeiss）接口
链接：正齿轮几何计算的齿轮参数输入。/ Rechts : Grafische Betrachtung des Abwälzverfahrens.
MPC 2.0 – Machine Protection Control
- 加工过程中的振动监测
- 碰撞时快速关机
- 即使在摆动位置，也可以手动退刀
- 新：扭矩监测
- 新：推荐用于CTX TC系列车削中心的保护套件
亮点
客户获益
MPC 图形：当前和示教过程值。 / MPC 诊断：轴承状况、撞击次数。
- 避免刀具破损
- 更高机床可用性
- 减少故障
服务和培训
全面的贴心服务和生产培训
DMG MORI提供全面的服务和实践培训，以充分发挥机床的工作性能，压缩停机时间。DMG MORI还为您提供全面的维护方案、原厂备件和量身定制的培训课程，有效提升您的生产和员工能力。
技术参数
工件
最大工件长度
35 in.
900 mm
最大工件宽度
22 in.
560 mm
最大工件高度
25 in.
630 mm
工件最大重量
1,323 lbs.
600 kg
加工区
X 轴的最大行程
24 in.
600 mm
Y 轴的最大行程
22 in.
560 mm
Z 轴的最大行程
20 in.
510 mm
